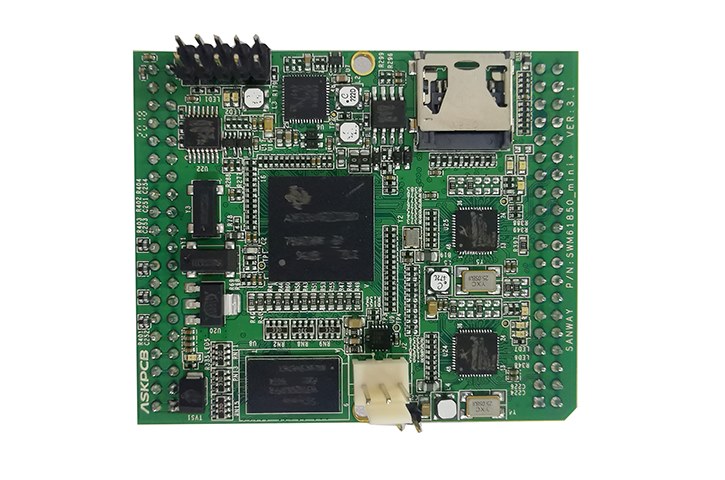

SWM61850mini+ IEC61850規約轉換卡
SWM61850mini+ IEC61850規約轉換卡
SWM61850mini+ IEC61850規約轉換卡
SWM61850mini+ IEC61850規約轉換卡

SWM61850mini+ IEC61850規約轉換卡


產品升級亮點描述

SWM61850_MINI+_V3.0協議轉換卡進行了全新的升級，和之前版本相比，增加了多處全新功能：

? 系統硬件平臺全新升級為Cortex-A8，主頻最高可達1GHz，使得系統運行速度更加流暢。

? 網絡升級為2路千兆以太網，可支持10/100/1000BASE-T 自適應以太網，100BASE-FX和1000 BASE-X光纖以太網（接口采用SFP，支持熱插拔，具體設計及描述詳見后續章節的內容）。

? 所有網絡接口均支持硬件流控功能（Flow-control），可以有效抵御網絡風暴和網絡阻塞。

? IEC61850 V2.0規范要求網絡接口能夠?qū)崿F(xiàn)HSR/PRP協議，因此本次全新重量級升級，首次支持面向智能電網自動化設備的高可用性無縫冗余（HSR）和并行冗余（PRP）協議，唯一可以達到0ms自愈的冗余網絡協議，真正實現“零丟包”和“零切換”，完全滿足IEC61850 V2.0版本對于網絡拓撲和可靠性的要求（HSR/PRP網絡拓撲架構見下圖）。軟件上可以通過輸入簡單參數設置非常方便的實施和部署（具體使用方法詳見后續章節的描述）。



  • 產品描述


SWM61850mini+

（HSR協議網絡拓撲架構圖）

上圖為采用HSR協議的網絡拓撲架構圖，采用V3.0版本的SWM61850_MINI+協議轉換卡可以直接以“手拉手”方式實現環網連接，而無需增加交換機。網絡中任何一個節點出現故障，均不影響其它網絡相互通訊。


SWM61850mini+

（PRP協議網絡拓撲架構圖）

上圖為采用PRP協議的網絡拓撲架構圖，采用V3.0版本的SWM61850_MINI+協議轉換卡可以“交叉連接”方式組建雙網冗余備份網絡架構。雙網網絡中任何一個節點均可以實現熱備份和熱切換。

? 除了本地串行通訊接口以外，還增加了2路CAN BUS總線接口，可以有效的提高本地通訊數據速率和帶寬。CAN總線接口支持CAN 2.0B協議，波特率最高可達1Mbps。

? 由于V3.0版本增加了上述多項功能，相應也增加了硬件信號定義，因此在接口上將舊版本上的單排插針升級為雙排插針接口，但是仍舊可以向下兼容，新的V3.0板卡可以接插在V1.0/V2.0的用戶底板上而無需額外增加任何硬件改動（此時兼容V1.0/V2.0的功能，但是V3.0版本的新功能將不支持）。
