?產品介紹
CCE-307規約轉換器是針對數字化變電站和智能電網對IEC61850標準的要求專業設計的電力通訊產品，并結合未來數字化電網技術功能架構開發出的新一代自動化裝置，能滿足當前和未來智能設備的各種接口如：以太網，光口，RS485串口的接入要求和通訊管理，從而在數字化變電站和智能電網中實現IEC61850的協議轉換。
技術特點
整機部件采用工業級元件、工藝設計，在高低溫（-40℃+85℃）條件下能夠穩定的運行，且功耗低,無需任何散熱處理。系統運行可靠性高，應用簡單，維護方便。
專為數字化變電站打造，支持IEC61850，可將所有沒有內置IEC61850規約的裝置如微機保護。測控裝置。多功能儀表等設備以各自規約接入，統一轉換成IEC61850規約給變電站綜合自動化系統。
主要功能
●壁掛式或DIN96方式安裝。
●無風扇設計，整機運行功耗<10W。
●2路RS232/485光電隔離通訊口；2路RS485光電隔離通訊口。
●2路10/100BASE-T自適應百兆以太網，采用RJ45接口。
● 全面支持IEC61850-8-1(MMS)，IEC61850-9-2，GOOSE。

  • 產品描述

模塊硬件參數

參數

指標和相關要求

CPU

?? TI AM3354 Sitara ARM Cortex-A8 800MHz

內存

?? 512MB，DDR3 SDRAM

FLASH

?? 512MB，Nand Flash。

外擴存儲

?? 支持標準TF卡，（支持最高64G）外插式安裝。

移動通信

?? 支持中國移動、中國聯通、中國電信4G/3G/2G的全網通通信模塊。

?? 1個標準SIM卡插槽，支持外插式安裝。應用程序可實時檢測SIM卡插入狀態。

?? 應用程序可實時檢測4G在線狀態，并能在離線狀態下自動恢復撥號在線。

GPS/北斗

?? 支持GPS/北斗定位和對時功能。

ESAM

?? 支持ESAM芯片。ISO7816協議。

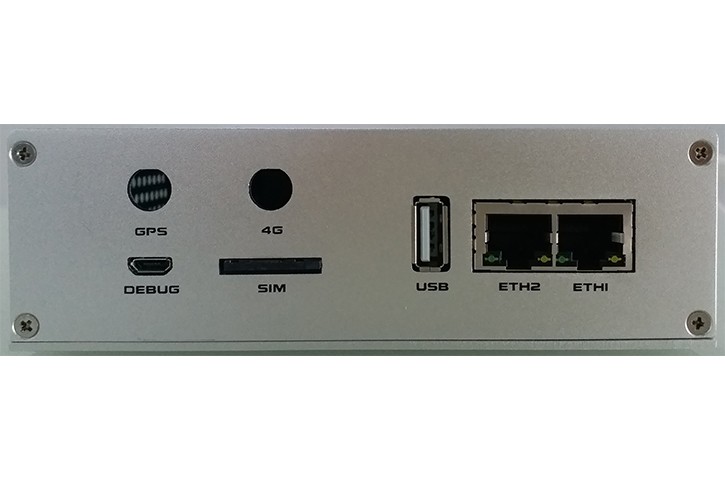

UART

(共5路）

?? UART共5路：

?? 第1路：調試串口。

?? 第2/3路：RS232/485復用接口

?? 第4/5路：RS485接口

USB

?? USB-01：USB 2.0 HOST，TYPE-A 接口?？芍С滞饨覹IFI無線通訊。

網絡

?? 2路RJ45：10/100Mbps自適應快速以太網。

時鐘

?? RTC時鐘：具有掉電保持至少1年功能。

電源

?? 輸入額定電壓：DC24 ~ 48V，輸入范圍DC18V ~ 72V，具備反接保護。

?? 額定功率：20W。

尺寸

?? 見1.2節。

安裝

?? 導軌式或螺絲直接固定安裝。

3軟件環境

?? Linux內核版本： 3.14.26；

?? GCC：gcc-linaro-4.7-2013；

?? QT：4.8.6；

?? 電阻式觸摸屏驅動依賴庫：tslib-1.4。

工作和存儲環境

?? 濕度：5％～95％，無凝露。

?? 工作溫度：-40℃～70℃

?? 存儲溫度：-40℃～85℃
